Concentradores
de Terminales
Características de un Concentrador de
terminales ASCII:
Un concentrador de terminales o Terminal
Server tiene por objetivo conectar a la red Ethernet los aparatos en
enlace serie RS232 o RS422 tales como las terminales ASCII, las
impresoras a interface serie o los modems.
Parámetros de configuración de los puertos
serie:
Los concentradores de terminales poseen un
cierto número de puertos serie RS-232 o RS-422 que pueden ser
configurados de manera diferente:
- Velocidad de transmisión en [kbits/s] (300 a
115 kbits/s)
- Paridad (par, impar, sin paridad)
- Número de bits de cada caracter (7,8)
- Número de stops bits (1,1.5 o 2)
- Control de flujo XON/XOFF o RTS/CTS
Modo de funcionamiento de los puertos serie:
Se puede configurar los modos de funcionamiento
de los puertos serie:
- Modo terminal ASCII (VT100, VT220, VT340;
ANSI, etc..)
- En modo "Modem" con la gestión
de las señales RTS,CTS, DTR,DSR etc..)
- En modo "Host" para la conexión
de un aparato desde la red Ethernet

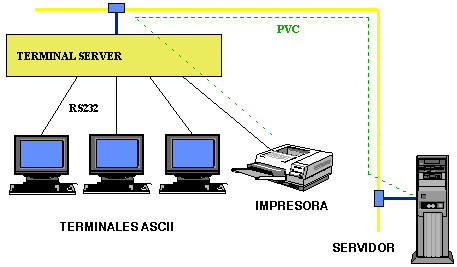

- Es posible configurar los PVC - Permanent
Virtual Connection - entre dos puertos de concentradores diferentes o
el concentrador y un puerto virtual de una máquina, para establecer una
conexión que aparecerá como la prolongación de un cable serie mediante
la red Ethernet (Ver conexión de la impresora arriba, que estará
conectada al mimo servidor)
Protocolos soportados:
- Telnet
para la conexión a las máquinas hosts
- Eventualmente Ping para los tests
- PPP - Point to Point Protocol
para las conexiones vía modems de las máquinas que soportan este
protocolo
- SLIP - Serial Line IP
para las mismas funcionalidades
- TFTP o
BOOTP para la telecarga de la configuración desde una máquina, en
el momento del ower up
Pequeña historia:
Antes de la instalación de las redes ,
las terminales ASCII eran conectadas directamente sobre los puertos serie de
las máquinas hosts (Ejemplo: VAX de Digital).
Desde que los primeros segmentos de la red han
sido disponibles, se ha querido conectar allí las terminales, para poder
atender varias máquinas. Como no existía interface Ethernet disponible, se
han utilizado concentradores de terminales en modo Host conectados a
los puertos RS232 de la máquina.
Esta configuración llamada por analogía con el
cableado Milk Machine, ya que las conexiones serie recuerdan los
tuvos de extracción de la leche, ha sido utilizada varios años para
conectar les antiguas máquinas a la red.
En resumen:
- Los concentradores permiten conectar equipos
de interface serie como las terminales ASCII, las impresoras y los modems
- Soportan al menos Telnet como protocolo
IP y a menudo Ping para los tests, PPP y SLIP
- Son capaces de administrar las señales de los
modems y el control de flujo
- Se puede telecargar su configuración a partir
de un servdor mediante TFTP o BOOTP
|
